وصف المنتجات
تم تصميم محول التوزيع 400 KVA 11/0.4 KV بخبرة لتحويل الكهرباء ذات الجهد العالي بكفاءة من 11 كيلو فولت إلى 0.4 كيلو فولت أكثر أمانًا وسهولة في الإدارة. يلعب هذا المحول القوي دورًا حيويًا في العديد من البيئات التجارية والصناعية، مما يضمن توزيعًا موثوقًا للطاقة حيث تكون متطلبات الطاقة الكبيرة ثابتة.
تم تصنيعه باستخدام أحدث التقنيات والمواد عالية الجودة، وهو يضمن أعلى مستوى من الأداء والموثوقية الدائمة والسلامة التشغيلية. إن تصميمها القوي يجعلها لا غنى عنها في الأنظمة الكهربائية المعاصرة، حيث تعمل بمثابة حجر الزاوية للحفاظ على إمدادات طاقة ثابتة ويمكن الاعتماد عليها عبر التطبيقات المتنوعة.

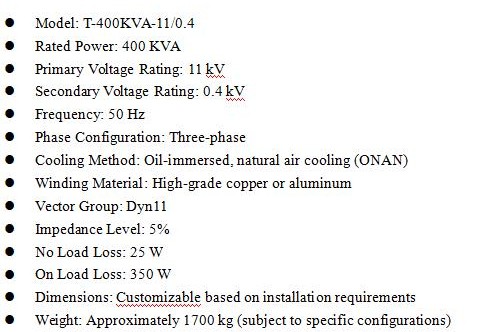

المواصفات الفنية
ما هو الفرق بين الأساسية واللف؟
● قلب الحديد:
● التعريف والبنية: يعمل القلب الحديدي كدائرة مغناطيسية للمحول، وعادةً ما يكون مصنوعًا من صفائح فولاذية من السيليكون ومغطاة بطلاء عازل لتقليل خسائر التيار الدوامي والتباطؤ. إنه يأتي في هيكلين رئيسيين: النوع الأساسي (حيث يحيط القلب باللفات) ونوع الصدفة (حيث يحيط القلب باللفات).
● الوظيفة: يوفر القلب الحديدي مسارًا مغناطيسيًا للحث الكهرومغناطيسي بين اللفات. تعمل النفاذية الأعلى للقلب على تحسين التوصيل المغناطيسي، مما يزيد من كفاءة المحول عن طريق تقليل الخسائر.
● التطبيقات: يعتبر القلب الحديدي جزءًا لا يتجزأ من تشغيل المحول واختيار المواد أمر بالغ الأهمية للنفاذية وتقليل الفقد والأداء الحراري.
● اللفات:
● التعريف والهيكل: اللفات هي المكونات الكهربائية، المصنوعة من الموصلات المعزولة. وهي تشمل الملفات الأولية (المتصلة بمصدر الطاقة) والملفات الثانوية (جانب الإخراج). يمكن لف اللفات بشكل متحد المركز أو مشذّر، مع كون المركز شائعًا في المحولات الأصغر.
● الوظيفة: تقوم الملفات بإنشاء مجال مغناطيسي عندما يتدفق التيار من خلالها، مما يسهل تحويل الجهد بين الدوائر الأولية والثانوية. يجب أن تتمتع بقوة عزل عالية ومتانة ميكانيكية ومقاومة للحرارة.
● التطبيقات: تم تصميم اللفات بناءً على احتياجات المحولات، وذلك باستخدام مواد مثل النحاس أو الألومنيوم للحصول على موصلية عالية. في محولات الجهد العالي، تضمن تقنيات العزل واللف الخاصة السلامة.
كيف يتم حساب كفاءة المحول المغمور بالزيت؟
يتم حساب كفاءة المحول المغمور بالزيت من خلال مقارنة طاقة الخرج التي يسلمها للحمل مع طاقة الإدخال التي يتلقاها من المصدر الكهربائي. على وجه التحديد، يتم تحديد الكفاءة (η) باستخدام الصيغة التالية:
η=(طاقة الخرج / طاقة الإدخال) * 100%
أين:
طاقة الخرج هي الطاقة التي يتم توصيلها إلى الحمل، ويتم قياسها عادةً بالواط (W) أو كيلووات (kW).
طاقة الإدخال هي الطاقة المستلمة من المصدر الكهربائي، ويتم قياسها أيضًا بالواط أو كيلووات.
من الناحية العملية، يمكن الحصول على قوى الإدخال والإخراج من خلال القياسات أو حسابها بناءً على تصنيفات المحولات وظروف الحمل. بالإضافة إلى ذلك، تعاني المحولات من خسائر، مثل فقدان النحاس وفقدان الحديد، والتي يجب أخذها في الاعتبار عند حساب الكفاءة. ومع ذلك، بالنسبة لحسابات مبسطة، غالبًا ما يتم إهمال هذه الخسائر، ويتم تقريب الكفاءة بناءً على قوى الإدخال والإخراج المقدرة.
